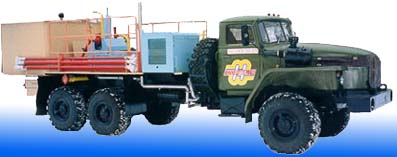

Агрегаты насосные цементировочные
АНЦ-320 , АНЦ-320У
 |
|
Назначение:
|
|
Цементировочные насосные агрегаты АНЦ-320 и АНЦ-320У
предназначены для нагнетания различных неагрессивных жидкостей при цементировании, гидравлическом
разрыве пластов, гидроструйной перфорации, промывке песчаных пробок и других промывочно-
продавочных работах в нефтяных и газовых скважинах, расположенных в умеренных и холодных
макроклиматических районах.
Цементировочные насосные агрегаты АНЦ-320 и АНЦ-320У состоят из водоподающего блока, коробка отбора мощности
(для АНЦ-320У - мультипликатора), карданного вала, поршневого насоса высокого давления
НЦ-320
(9Т), манифольда, мерного бака. Все оборудование закреплено на общей монтажной раме.
Привод агрегатов - от раздаточной коробки автомобиля через коробку отбора мощности (для АНЦ-320У - мультипликатор) и карданный вал.
Цементировочные насосные агрегаты АНЦ-320 и АНЦ-320У дополнительно оборудованы устройством для прогрева
гидравлической части насоса НЦ-320 и коллектором для обеспечения совместной работы нескольких агрегатов.
Двухпоршневой насос высокого давления НЦ-320 (улучшенный аналог насоса 9Т выпускавшегося
грозненским заводом "Красный молот") укомплектован сменными цилиндровыми втулками и поршнями четырех типоразмеров.
Водоподающий блок состоит из силовой установки на базе двигателя ГАЗ-53 и центробежного секционного насоса ЦНС 38-154.
Водоподающий насос укомплектован системой продувки выхлопными газами для удаления жидкости
из насоса после окончания работы при минусовых температурах и прогрева насоса перед началом работы. |
Технические характеристики: |
|
| Монтажная база АНЦ-320: | шасси автомобиля
КрАЗ-250,
КрАЗ-65101 |
| Монтажная база АНЦ-320У: | шасси автомобиля
Урал-4320-1912-30 |
| Номинальная полезная мощность, кВт: | 108 |
| Наибольшее давление нагнетания, МПа: | 40 |
| Наибольшая идеальная подача, куб.дм/с: | 26 |
| Насос высокого давления: | |
| - тип насоса: | НЦ-320 |
| - диаметр сменных цилиндровых втулок, мм: | 90,100,115,127 |
| - длина хода поршня: | 250 |
| - наибольшее число двойных ходов в минуту: | 133 |
| - передаточное число приводной части: | 22 |
| Водопадающий насос: | |
| - тип: | ЦНС 38-154 |
| - наибольшее давление, МПа: | 1,54 |
| - наибольшая подача, куб.дм/с: | 6 |
| Вместимость мерного бака для цементного раствора, куб.м: | 0,25 |
| Условный диаметр напорной линии цементировочного и центробежного насосов, мм: | 100 |
| Условный диаметр приемной линии цементировочного и центробежного насосов, м: | 50 |
| Масса агрегата, кг: | 16000 |
| Габаритные размеры, м: | 10150х2700х3225 |
|
|
При заказе агрегатов также следует иметь ввиду, что возможна установка комплекта навесного
оборудования АНЦ-320 на шасси (новое или бывшее в употреблении), предоставленное ПОКУПАТЕЛЕМ.
В этом случае предоставляемое шасси должно соответствовать конструкторской документации на агрегат АНЦ-320.
|
|
 |
